一、建筑幕墻的基本功能要求

建筑幕墻是由面板與支承結(jié)構(gòu)體系(支承裝置與支承結(jié)構(gòu))組成的、可相對主體結(jié)構(gòu)有一定位移能力或自身有一定變形能力、不承擔(dān)主體結(jié)構(gòu)所受作用的建筑外圍護(hù)墻。建筑幕墻一般包括框架石材幕墻、框架玻璃幕墻、單元式幕墻、全玻幕墻及雨棚等。建筑幕墻必須實(shí)現(xiàn)以下功能要求:

1、光:既有柔和明亮的采光，又要光輻射產(chǎn)生熱量及避免反射光影響周圍環(huán)境。

2、風(fēng):既要有良好的自然通風(fēng)，又要抵御大風(fēng)、廢氣、沙塵的侵襲。

3、水:既要有嚴(yán)密的防水標(biāo)準(zhǔn)，又要以等壓及雨募原理設(shè)置排水通道。

4、熱:既要冬季保溫，又要夏季隔熱，阻斷陽光的熱輻射(控制熱傳導(dǎo)系數(shù)、遮陽系數(shù))

5、力:既要有受力安全的強(qiáng)度，又要具備作用變形的適應(yīng)能力，還要兼顧成本的需要。

6、作為維護(hù)結(jié)構(gòu)幕墻，還需要具備防火、防雷、隔聲、防撞、防蟲、防塵、防腐蝕等等方面的性能要求。

二、建筑幕墻的設(shè)計驗(yàn)收依據(jù)

建筑幕墻工程主要設(shè)計、驗(yàn)收規(guī)范:

1、《建筑幕墻》GB/T21086；

2、《玻璃幕墻工程技術(shù)規(guī)范》JGJ102

3、《金屬與石材幕墻工程技術(shù)規(guī)范》JG133；

4、《建筑裝飾裝修工程質(zhì)量驗(yàn)收規(guī)范》GB50210。

三、建筑幕墻的構(gòu)成

建筑幕墻自外而內(nèi)一般有如下內(nèi)容構(gòu)成：面板、橫梁、立柱、連接件、埋件、主體結(jié)構(gòu)等。

四、構(gòu)件式幕墻立柱與橫梁連接

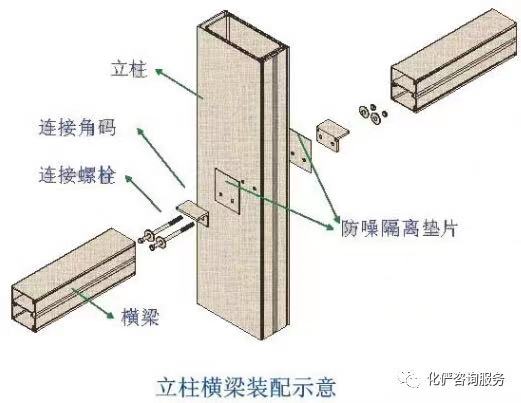

構(gòu)件式幕墻立柱與橫梁連接方式見下圖。

五、幕墻施工階段是確保質(zhì)量的根本

1、幕墻施工

施工問題發(fā)現(xiàn)對于項(xiàng)目的重要意義。

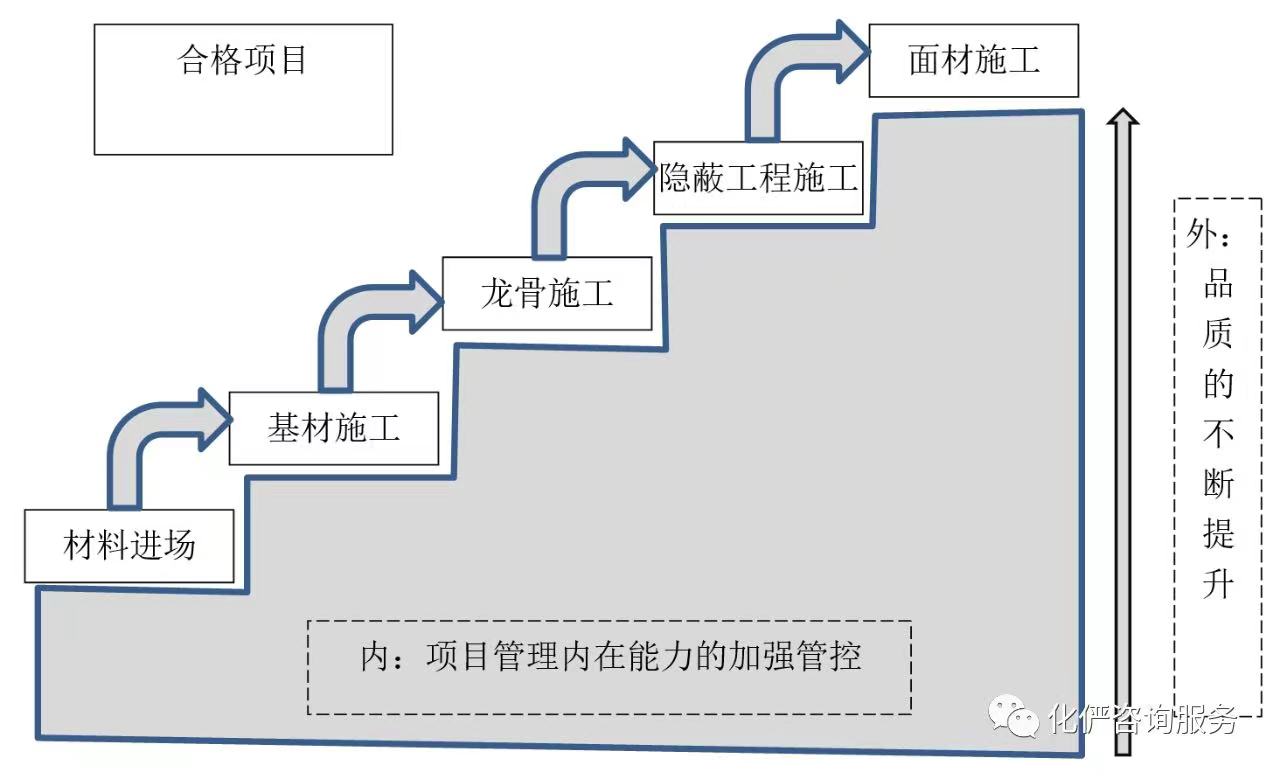

如下圖所示，施工問題的發(fā)現(xiàn)對內(nèi)可以促使項(xiàng)目管理內(nèi)在能力的提升以加強(qiáng)管控。對外可以促進(jìn)工程質(zhì)量品質(zhì)的不斷提升。



2、施工階段監(jiān)理控制重點(diǎn)

（1）材料進(jìn)場：重點(diǎn)控制材質(zhì)、壁厚、品牌等；

（2）記錯施工：重點(diǎn)控制后置埋件施工、錨栓施工等；

（3）龍骨施工：重點(diǎn)控制龍骨與主體結(jié)構(gòu)連接、橫豎龍骨施工等；

（4）隱蔽工程施工：重點(diǎn)控制隱蔽工序質(zhì)量、隱蔽見證、隱檢記錄等；

（5）面材施工、密封施工：重點(diǎn)控制面材施工質(zhì)量、膠的選用等。

質(zhì)量控制的方法主要包括：施工單位自查、監(jiān)理巡視檢查、抽查、平行檢驗(yàn)、旁站見證等。

3、施工過程需要關(guān)注的重點(diǎn)

（1）龍骨立框、基座安裝階段質(zhì)量巡查內(nèi)容包括原材料進(jìn)場、基材安裝、龍骨加工、龍骨及基座安裝、隱蔽工程等；

（2）面板、板塊上墻階段質(zhì)量巡查內(nèi)容包括原材料進(jìn)場、四性試驗(yàn)、面板安裝、成品保護(hù)等；

（3）完工收尾階段質(zhì)量巡查內(nèi)容包括收口處理、嵌縫打膠、立面觀感、淋水試驗(yàn)等。

第二節(jié)         幕墻工程重點(diǎn)難點(diǎn)分析



一、幕墻施工中存在的問題

建筑幕墻是由面板與支承結(jié)構(gòu)體系(支承裝置與支承結(jié)構(gòu))組成的、可相對主體結(jié)構(gòu)有一定位移能力或自身有一定變形能力、不承擔(dān)主體結(jié)構(gòu)所受作用的建筑外圍護(hù)墻。

建筑幕墻在我國獲得到長足的發(fā)展，一些系統(tǒng)達(dá)到或超越國外的水平，涌現(xiàn)出一大批精品工程和高科技含量的工程，但是同時也有很多工程出現(xiàn)問題，甚至是不可諒解的安全性問題。

1、龍骨及基材施工問題

（1）材料進(jìn)場：鋼龍骨（壁厚、表面處理）、錨栓（選用品牌）、后置埋板（板厚、規(guī)格尺寸、開孔邊心距、長腰孔等）。

（2）基材安裝：化學(xué)錨栓埋設(shè)（錨孔距邊、有效錨深、試驗(yàn)抽樣等）、后補(bǔ)埋板埋設(shè)（預(yù)埋件糾偏、限位措施、埋件補(bǔ)強(qiáng)等）。

（3）龍骨加工：龍骨鉆孔加工（鉆孔工藝、定位精度）、二次防腐處理（截料端口、焊縫連接）。

（4）龍骨安裝：立柱安裝工藝（立柱受力模型、層間伸縮縫、栓結(jié)構(gòu)造、布置間距、立柱朝向）、橫梁安裝工藝（橫梁受力模型、栓結(jié)構(gòu)造、點(diǎn)焊連接、標(biāo)高偏差、石材線條龍骨缺失）、隱蔽工程、防火構(gòu)造（防火鐵皮厚度、巖棉厚度、防火密封膠）、防水構(gòu)造（防水透氣膜鋪裝、首層披水構(gòu)造）、特殊構(gòu)造（主體變形縫處、排水管處）、避雷構(gòu)造（避雷材料、引下線設(shè)置、均壓環(huán)設(shè)置、連接方式）；

2、面板施工問題

（1）材料進(jìn)場：不銹鋼掛件(牌號、材質(zhì))、石材用膠(送檢復(fù)試)、不銹鋼螺栓(材質(zhì)、螺桿長度)、石材面板(板厚公差、拼接工藝、槽孔工藝尺寸)；

（2）四性試驗(yàn)：試驗(yàn)?zāi)Ｐ?/span>(模型層高、立柱受力模型、面板分格尺寸)、試驗(yàn)過程(檢測步驟、加載時長)、測完拆檢(系統(tǒng)內(nèi)部構(gòu)造、密封措施)；

（3）面板安裝：掛接構(gòu)造(粘接用膠、注膠工藝、干掛件選用、線條背栓改挑掛件、干掛改粘接、大裝飾線條連接)、安裝精度(標(biāo)高偏差、膠縫偏差、平整度)、排水構(gòu)造(窗臺泛水坡度、屋頂泛水坡向、吊頂(詞條”吊頂”由行業(yè)大百科提供)滴水)；

（4）成品保護(hù)：石材面板(包裝方式、碼放措施、防護(hù)場地)、膠類材料(存放環(huán)境)。

二、安全質(zhì)量是幕墻命脈

（一）材料進(jìn)場

1、材料進(jìn)場前

“樣板先行”:建立樣板制度，便于對幕墻貢量實(shí)施過程監(jiān)控，確保產(chǎn)品滿足設(shè)計功能和品質(zhì)要求。材料封樣應(yīng)在合同簽署之前完成。

樣板包含材料樣板和工藝樣板共二種:

（1）材料樣板:明確材料的品牌、規(guī)格型號和性能指標(biāo)，杜絕施工過程中的材料代用現(xiàn)象，有效防范投訴風(fēng)險和安全風(fēng)險。材料封樣應(yīng)在合同簽署之前完成。

（2）工藝樣板:展示視覺效果、防滲構(gòu)造、施工工藝和收口做法，引領(lǐng)后續(xù)大面的標(biāo)準(zhǔn)化施工，有效降低滲漏風(fēng)險。施I單位進(jìn)場伊始就需要進(jìn)行。

2、材料進(jìn)場后易出現(xiàn)的問題

（1）不銹鋼材質(zhì)問題：《材料進(jìn)場報驗(yàn)單》不銹鋼掛件生產(chǎn)廠家提供的《化學(xué)分析報告》材質(zhì)主要元素Cr含量是否符合設(shè)計和規(guī)范要求。易銹蝕金屬掛件生銹后會發(fā)生膨脹而脹壞石材面板。

（2）石材用膠：《金屬與石材幕墻工程技術(shù)規(guī)范》JGJ133規(guī)定，不銹鋼掛件應(yīng)選用304奧氏體不銹鋼材質(zhì)；室外開放式石材連接應(yīng)選用316奧氏體不銹鋼。

選用密封膠要注意密封膠對石材面板的污染性能。不合格的嵌縫膠會造成石材面板的污染。

（3）螺栓的選用：背栓要有化學(xué)成分檢驗(yàn)報告，以確保其化學(xué)成分符合設(shè)計和規(guī)范要求。不合格的螺栓肉眼觀察可見生銹痕跡，非不銹鋼、不符合要求。

（4）材料壁厚：《金屬與石材幕墻工程技術(shù)規(guī)范》JGJ133規(guī)定，鋼型材界面主要受力部分的厚度不應(yīng)小于3.5mm。厚度小于3.5mm的為不合格，不能采用。非標(biāo)鋼材也不能采用。

（5）錨栓：不得使用普通化學(xué)錨栓。

（6）表面防腐：必須符合《玻璃幕墻工程質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)》JGJ139的規(guī)定。

（二）基材施工

易出現(xiàn)的問題：（1）錨栓施工深度不符合要求；（2）錨栓與結(jié)構(gòu)邊距不合格，螺栓中心距結(jié)構(gòu)邊緣不滿足要求；（3）預(yù)埋件偏位后連接，預(yù)埋件左右偏位。

（三）龍骨施工易出現(xiàn)的問題：

1、轉(zhuǎn)接件與鋼結(jié)構(gòu)主體連接，鋁合金豎龍骨連接件與主題鋼結(jié)構(gòu)未滿焊到位，鋼墊片未與鋼角碼焊接。

2、龍骨防腐：立柱及橫梁截料端頭未做二次防腐處理，容易生銹。

3、轉(zhuǎn)接件與埋件連接：未及時清理焊渣及防腐。

4、防腐：防腐單刷銀粉漆，未做兩道丹紅漆基層。

經(jīng)過近些年的工程檢測、實(shí)驗(yàn)室檢驗(yàn)以及技術(shù)會議的討論，發(fā)現(xiàn)幕墻的許多問題是可以通過預(yù)控手段加以避免的。針對工程中重點(diǎn)難點(diǎn)及容易出現(xiàn)的問題采取列下對策。

二、針對玻璃幕墻的重點(diǎn)難點(diǎn)分析及對策

玻璃幕墻是應(yīng)用比較廣泛的外墻系統(tǒng)。在建筑外墻中的主導(dǎo)地位不可動搖，先后出現(xiàn)了很多精品工程。

1、氟碳涂層與結(jié)構(gòu)膠直接粘接

一些結(jié)構(gòu)密封膠和氟碳涂層的粘接是達(dá)不到幕墻要求的，因此隱框幕墻玻璃組件的副框和玻璃之間、氟碳涂層面板間接縫部位的密封應(yīng)采取措施，提高粘接力。有多種措施可供選擇：（a）涂底漆，然后再打注結(jié)構(gòu)膠，但一些專家認(rèn)為這種方法并不可靠，屬于“兩層皮”，也沒有比較有說服力的正面報道證明這種方法確實(shí)有效，因此尚需進(jìn)一步觀察、研究；（b）采用組合型材構(gòu)造，直接粘接結(jié)構(gòu)膠部分與型材其他部分開，直接粘接結(jié)構(gòu)膠部分采用陽極氧化處理；（c）氟碳噴涂過程中，對待粘接部位進(jìn)行遮擋，保持其表面仍為陽極氧化；（d）采取補(bǔ)救措施，用砂紙等將待粘接表面的涂層去掉，靠自然氧化（大約5μm）。

2、自攻釘連接

自攻釘連接是一般的連接或定位連接，作為結(jié)構(gòu)連接，其可靠性較差。

3、鋼鋁型材混合使用（鋁包鋼）

方鋼管內(nèi)表面不易實(shí)現(xiàn)噴丸處理，熱鍍鋅時容易出現(xiàn)質(zhì)量問題，導(dǎo)致抗腐蝕性能低下；鋼鋁配合間隙應(yīng)比較嚴(yán)密，否則不能達(dá)到共同受力，給防止出現(xiàn)雙金屬電化學(xué)腐蝕造成困難。

4、短壓蓋

明框幕墻采用壓蓋壓接，一方面便于實(shí)現(xiàn)等壓腔，另一方面可以與扣蓋實(shí)現(xiàn)卡接。采用不連續(xù)的壓蓋（短壓蓋），雖然可以降低成本，但會出現(xiàn)玻璃不平、等壓腔無法形成等問題。

5、橫梁立柱間連接件采用兩點(diǎn)連接

幕墻橫梁常常會出現(xiàn)“耷拉頭”現(xiàn)象，其原因可能有：

（1）橫梁承載力不滿足要求；

（2）橫梁和立柱的連接比較薄弱，比如橫梁立柱間的連接件采用兩個螺栓（釘）連接，由于其抗扭性能比較差，導(dǎo)致幕墻橫梁發(fā)生扭轉(zhuǎn)。

6、大截面裝飾條無滴水線

大截面裝飾條上表面會有積灰，如果不設(shè)置滴水線，會造成幕墻表面出現(xiàn)較多流痕。如果在裝飾條前端設(shè)置滴水線，能有效避免水和灰塵混合流到幕墻表面。

7、裝飾蓋與活卡口配合

裝飾蓋應(yīng)與擠壓型材的卡口相連接，這種卡口尺寸固定、精度較高，能夠?qū)崿F(xiàn)可靠的連接。通過螺釘連接后形成的卡口精度達(dá)不到要求，連接不可靠。

8、開啟腔未設(shè)置熱密線

熱密線在節(jié)能鋁合金窗的設(shè)計中有較廣泛的應(yīng)用，但在建筑幕墻的開啟腔內(nèi)應(yīng)用較少，導(dǎo)致幕墻開啟部位節(jié)能效果低下。

9、隱框幕墻采用非定距壓板

隱框幕墻和半隱框幕墻通常采用壓板（壓塊）傳力，其間距一般不大于300mm，有定距和非定距壓板兩種。定距壓板通過連接螺栓緊固后其壓接間隙比較固定，對玻璃面板副框的壓緊力比較一致，便于吸收結(jié)構(gòu)和溫度等變形，減少摩擦噪音，并且能夠避免因壓塊壓得不均造成玻璃面板出現(xiàn)影像畸變現(xiàn)象。

10、假明框隱框未按隱框幕墻進(jìn)行設(shè)計

假明框通常在隱框幕墻的接縫處加裝一個裝飾條，起到明框幕墻的裝飾效果。這種結(jié)構(gòu)應(yīng)采用隱框幕墻的設(shè)計方法設(shè)計中空玻璃和結(jié)構(gòu)膠，即第二道密封膠應(yīng)采用硅酮結(jié)構(gòu)膠密封。如果采用聚硫膠作為中空玻璃的第二道密封，盡管不一定在紫外線照射下破壞，仍然存在不安全的因素。

11、隱框中空玻璃下部無托板

中空玻璃結(jié)構(gòu)膠長期承受剪力，對結(jié)構(gòu)膠使用壽命不利，因此JGJ02中要求在玻璃下部應(yīng)設(shè)置托板。該托板與橫梁直接連接比較合理，可以設(shè)計成卡接或螺栓連接；采用螺栓與玻璃組件的副框連接可能會影響結(jié)構(gòu)膠的打注，存在質(zhì)量缺陷，建議慎用。

12、隔熱條承受剪力

隔熱條在隔熱型材中起到結(jié)構(gòu)傳力、降低熱量傳遞的作用，被幕墻型材廣泛采用。穿條式結(jié)構(gòu)形式，采用復(fù)合生產(chǎn)線將隔熱條和鋁合金型材強(qiáng)制壓合。因此在隔熱條與鋁合金型材壓合部位有冷作硬化現(xiàn)象，甚至存在一些微觀裂紋缺陷。如果幕墻的橫梁采用隔熱型材，應(yīng)采取構(gòu)造措施，避免隔熱條承受剪力，防止隔熱條與鋁合金型材連接部位發(fā)生破壞。一般采用托板或采用較強(qiáng)一側(cè)鋁合金型材承受玻璃重量。

13、掛鉤式開啟扇掛接處防脫設(shè)計存在缺陷幕墻開啟窗通常采用上懸結(jié)構(gòu)，但因?yàn)樵O(shè)計存在缺陷，工程中經(jīng)常出現(xiàn)掉扇現(xiàn)象，個別工程在關(guān)閉狀態(tài)下掉落的幾率更高。主要原因是這些工程沒有防脫設(shè)計，或掛鉤防脫設(shè)計不合理，或掛鉤的搭接深度不夠，或掛接處型材壁厚太薄。

14、鈍角部位未采用弧型壓接

采用傳統(tǒng)的定距壓板不能滿足壓接需要，應(yīng)采用角度可調(diào)的連接構(gòu)造。

15、不可變玻璃槽口

型材設(shè)計時，要考慮施工時的可操作性，采用可變槽口能夠進(jìn)行微調(diào)，且安裝方便，因此盡可能不采用固定式玻璃槽口。

16、開縫小單元水平無限位

小單元面板掛接形式應(yīng)用較廣，其插接深度應(yīng)達(dá)到要求，工程中時有掉扇的事故發(fā)生，對于開縫小單元，由于沒有密封膠定位，應(yīng)采取構(gòu)造措施進(jìn)行定位，否則框扇間插接可能失效，存在安全隱患。

17、邊部外漏的中空玻璃二道密封膠未用結(jié)構(gòu)膠

中空玻璃應(yīng)采用雙道密封膠密封，隱框、半隱框、假明框和點(diǎn)支承中空玻璃面板的二道密封膠應(yīng)采用硅酮結(jié)構(gòu)膠密封，以便能夠可靠傳力、提高中空玻璃抗紫外線照射能力，其寬度應(yīng)通過結(jié)構(gòu)計算確定。聚硫膠抗紫外線照射能力較差，因此采用聚硫膠進(jìn)行第二道密封的中空玻璃，不能用于上述中空玻璃。一些工程由于將聚硫膠作為第二道密封材料，發(fā)生大批量外片玻璃掉落現(xiàn)象，成為幕墻工程嚴(yán)重的安全隱患。

18、中空玻璃大小片

中空玻璃采用大小片構(gòu)造，在一些應(yīng)用中具有一些優(yōu)勢，尤其可以為型材的設(shè)計提供更多的空間，但也存在很多不足：（1）不便采用機(jī)械注膠；（2）傳力途徑不合理，甚至可能導(dǎo)致玻璃間發(fā)生相對位移，最終導(dǎo)致中空玻璃漏氣失效；（3）還有一些工程大小片中空玻璃間層部位未用結(jié)構(gòu)膠。關(guān)于大小片的計算也存在一些爭議，主要是在荷載分配方面，設(shè)計時應(yīng)多加注意。

19、開啟扇中空玻璃“大蓋帽”

“大蓋帽”是大小片中空玻璃的極端形式，在一些開啟扇的設(shè)計中有所應(yīng)用，這種設(shè)計大片玻璃一旦破裂會導(dǎo)致小片玻璃失去連接而脫落。

20、中空玻璃中空層不合理，出現(xiàn)貼服、干涉等現(xiàn)象

面積較大中空玻璃，采用9mm中空層可能會出現(xiàn)吸附現(xiàn)象，因此中空層的尺寸應(yīng)根據(jù)構(gòu)造要求和熱工要求綜合確定。

21、鋼化玻璃磨砂處理

經(jīng)過磨砂處理的鋼化玻璃，不管在鋼化之前還是之后，均會破壞玻璃表面的應(yīng)力分布，極易誘發(fā)玻璃的自曝，經(jīng)磨砂處理的點(diǎn)支承玻璃危險性更大。狹長玻璃不宜采用短邊支承。

22、玻璃強(qiáng)迫安裝

玻璃的彎曲強(qiáng)度會隨著時間的推移而下降，原因是玻璃表面的微裂紋會持續(xù)擴(kuò)展，因此幕墻設(shè)計時，應(yīng)使玻璃在自由的狀態(tài)下工作。但實(shí)際工程中，確有玻璃在不必要的永久荷載作用下工作，例如強(qiáng)迫安裝、壓接密封等。北京某工程即采用壓接密封的結(jié)構(gòu)，玻璃破裂概率較高，值得吸取教訓(xùn)。

23、變形縫設(shè)計不合理

變形縫設(shè)計是一個難點(diǎn)，建筑師不能接受發(fā)生變形后有些構(gòu)件或面板可以破壞的設(shè)計原則，因此變形縫應(yīng)能夠吸收變形（包括支承結(jié)構(gòu)的變形、荷載作用、溫度作用和地震作用），并且不能降低該部位的物理性能，如氣密性、水密性、抗風(fēng)壓和保溫性能等性能。

24、無擦窗機(jī)連接設(shè)計

建筑物清洗需要擦窗機(jī)，但遺憾的是很多工程的擦窗機(jī)并沒有真正的發(fā)揮作用，一方面可能是管理問題，畢竟請專業(yè)的隊伍清洗幕墻更為省事，另一方面擦窗機(jī)存在一定的風(fēng)險，尤其在風(fēng)比較大的時候，無法與幕墻相對固定，即沒有擦窗機(jī)連接設(shè)計。在我國第一個幕墻工程長城飯店，有永久的燕尾槽供擦窗機(jī)使用，即安全又便捷。

25、落地式幕墻樓板上800mm以下未采用夾膠玻璃

《民用建筑設(shè)計通則》GB50352和《住宅設(shè)計規(guī)范》GB50096對臨空窗如何采用欄桿作出了規(guī)定，針對幕墻，一般采用在800mm位置處設(shè)置橫梁，該橫梁和樓面間采用夾層玻璃可以通過審查。

26、層間防火與玻璃直接密封

在GB50210《建筑裝飾裝修工程驗(yàn)收規(guī)范》、JGJ/T139《玻璃幕墻檢驗(yàn)方法標(biāo)準(zhǔn)》中對幕墻的防火封堵有明確規(guī)定，當(dāng)玻璃跨越層間封堵時，會有層間防火封堵與玻璃直接接觸的設(shè)計，規(guī)范不允許，實(shí)際也存在問題。玻璃在250℃左右可能會炸裂，火焰直接對上一層幕墻構(gòu)成威脅。因此設(shè)計時應(yīng)避免玻璃跨越層間封堵，要確保玻璃炸裂，火焰上不去；封堵應(yīng)嚴(yán)密，并防止串煙。

27、超高層幕墻無室內(nèi)拆裝設(shè)計

由于鋼化玻璃不可避免的自曝，會使得更換玻璃的現(xiàn)象更為普遍。但對于超高層建筑或很難進(jìn)行更換作業(yè)的建筑，按常規(guī)作業(yè)方法很難實(shí)施更換。如果在幕墻構(gòu)造設(shè)計時采用室內(nèi)即可更換面板的構(gòu)造，無疑會提高更換作業(yè)的安全性，更能確保幕墻的質(zhì)量。

第三節(jié)         本工程幕墻工程施工質(zhì)量的監(jiān)控重點(diǎn)

幕墻工程需要專業(yè)的分包單位施工，并且需要深化詳圖的設(shè)計。深化圖紙往往滯后于施工進(jìn)度，幕墻與原結(jié)構(gòu)連接采用后置埋件，埋件的強(qiáng)度決定了幕墻的安全。結(jié)構(gòu)膠和密封膠材料質(zhì)量及施工質(zhì)量難于控制，其相容性及耐久性是控制的重點(diǎn)。因施工中影響因素多，大面積幕墻的節(jié)能保溫和密封性能不易保證。

監(jiān)理應(yīng)主要抓住以下幾個重點(diǎn)環(huán)節(jié)展開監(jiān)理工作：

一、隱檢

（一）在結(jié)構(gòu)施工階段重點(diǎn)要抓好預(yù)埋件的監(jiān)控工作，主要是材質(zhì)及位置的準(zhǔn)確性方面。

（二）襯構(gòu)件的連接節(jié)點(diǎn)應(yīng)嚴(yán)格檢查驗(yàn)收。

二、材料的檢查驗(yàn)收

（一）對進(jìn)場的材料必須按北京市及國家標(biāo)準(zhǔn)的要求進(jìn)行復(fù)試及見證試驗(yàn)。主要檢查所用材料各種技術(shù)指標(biāo)是否符合相應(yīng)標(biāo)準(zhǔn)要求。

（二）幕墻用結(jié)構(gòu)膠的邵氏硬度、在標(biāo)準(zhǔn)條件下的拉伸粘結(jié)強(qiáng)度、相密性試驗(yàn)。

三、幕墻的設(shè)計文件

按照國家及北京市要求，幕墻的設(shè)計必須經(jīng)由國家承認(rèn)的具有甲級資質(zhì)的設(shè)計單位設(shè)計。在進(jìn)場前應(yīng)針對施工方提交的設(shè)計文件及施工圖、結(jié)構(gòu)計算書進(jìn)行審核。

四、幕墻的各種性能檢測，特別是抗風(fēng)壓性能、空氣滲透性能、雨水滲漏性能以及平面變形性能的檢測報告。

五、幕墻的金屬框架與主體結(jié)構(gòu)預(yù)埋件的連接、立柱與橫梁的連接及幕墻面板的安裝必須符合設(shè)計要求，安裝必須牢固，當(dāng)沒有條件采用預(yù)埋件連接時，應(yīng)采用其他可靠的連接措施，并應(yīng)通過試驗(yàn)確定其承載力。

來源：化儼咨詢服務(wù)
