一、電氣安裝單位開工前要提供下列資料：

1、企業資質證書及營業執照

2、項目經理資質證書；

3、施工合同；

4、經施工單位技術負責人審批的水電施工組織設計或施工方案；人防工程安裝專項施工方案；節能工程安裝專項施工方案；

5、專職質量檢驗員證書及主要施工人員崗位證書、專職安全員證書、特殊工種（電工、電焊工等）上崗證；

6、開工報告；

7、電氣的DQ1.1、DQ1.2表和給排水的SN1.1、1.2表。

8、施工單位要按圖紙、圖紙會審記錄及施工驗收規范要求進行施工。對設計有疑問時不可盲目施工，應在咨詢設計人員后進行。水電重要變更要有設計部門或建設單位的變更通知。

9、要按設計要求選用材料，凡進埸使用的材料要填寫好“材料進場使用報驗單”報請監理人員驗收，經監理人員驗收合格后才能使用。PVC電導管、電線、電纜、PPR給水管、排水管還要按規定抽樣送有檢驗資質的單位復檢合格后才能使用。

10每道工序完成后要先自檢，自檢合格后再報驗并提交“工序質量報驗單”，經監理人員驗收合格后才能進入下道工序。

二、電氣安裝部分監理控制要點：

（一）、防雷接地和重復接地施工中要注意如下問題：

1、用兩根底板鋼筋連接成閉合回路，按圖用底板鋼筋焊接接地分隔帶。每個接地點要與樁基鋼筋連接，如管樁頂面金屬環沒有破壞兩根鋼筋應與金屬環連接，如頂面金屬環已破壞兩根鋼筋應與管樁壁內鋼筋連接。雙面焊接，焊接長度≥6D，焊渣要清除干凈。

2、接地點的柱筋要與基礎內的閉合回路連接。柱筋≥16毫米的用兩根、柱筋<16毫米的用四根連接并引上，雙面焊接，焊接長度≥6d,焊渣要清除干凈。< span="">

3、鋼筋采用套筒連接時，在套筒連接處要跨接地線。

4、要按設計設置測試卡，高度0.5米，測試卡要設置在金屬線盒內。

5、每層接地柱筋引上時不要錯位，可做出標記或采用統一式樣布置，即使電渣壓力焊處也要跨接接地線。柱筋焊接時要雙面焊接，焊接長度≥6D，焊渣要清除干凈。接地柱筋頂端要分別用Φ12鍍鋅圓鋼或25×4鍍鋅扁鋼引至避雷帶?？缃咏拥鼐€應采用圓鋼，不得采用螺紋鋼。

6、當柱內鋼筋變徑時，一般采取插筋過度，這時上下的跨接鋼筋不應小于16mm。

7、高層建筑應按設計要求用兩根圈梁鋼筋連接成閉合均壓環并與接地柱筋相連接。

8、跨接鋼筋直徑不得小于12mm。

9、電梯基坑、弱電機房、變配電所要按圖敷設接地均壓環并要預留接地扁鋼。

10、樓頂?shù)慕饘偎?、微波接收塔、熱交換器、電梯機房及屋頂金屬爬梯、金屬管道等金屬設備及構件都要預留40×4接地端子。

11、有金屬幕墻的建筑應從底層開始每三層留有幕墻接地的40×4鍍鋅扁鋼，幕墻接地點數量與建筑物接地引下點相同。

12、管道井在頂、底層要預留金屬管道接地扁鋼。

13、應在電氣井中敷設一根40×4鍍鋅扁鋼作為各層配電箱、柜的等電位聯結線。

14、在金屬橋架及金屬通風管道部位的樓板上要預留不少于兩處接地扁鋼，接地扁鋼從該層樓板的結構主筋上引出。

15、按設計要求的樓層應預留外墻金屬門、窗及金屬扶手接地用鍍鋅扁鋼或鍍鋅圓鋼。

（二）、等電位聯結施工要注意如下問題：

1、總等電位聯結就是把電氣設備金屬外殼、結構主筋、進入室內的金屬管道、室外接地裝置等，分別用40×4鍍鋅扁鋼接到總電位聯結箱內，總等電位箱標高0.5米。

2、衛生間等局部等電位聯結，用25×4鍍鋅扁鋼從結構主筋上引到局部等電位箱內、金屬浴缸、金屬臉盆等用BV1×6銅導線穿管敷設到局部等電位箱內，要用專用局部等電位聯結箱。

3、離電器設備伸臂范圍內的金屬門、窗等金屬構配件應做輔助等電位聯接。

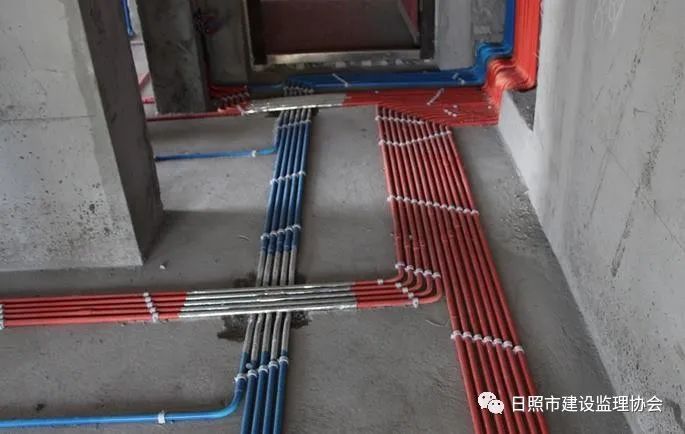

(三)、每層配管具體要求如下：

1、要按圖紙標明的回路數及管徑配管。當采用PVC管2.5平方導線時，3~4根線選用Φ20導管，5~6根線選用Φ25導管；當采用鋼導管2.5平方導線時，2~3根選用Φ15導管，4~5根選用Φ20導管，6~7根選用Φ25導管。

2、強電與弱電、照明與插座電源線不能共管，同類電源線可以共管但同一管內的導線不得超過8根。

3、線管經過伸縮縫、沉降縫處應設過路箱、盒，兩過路箱、盒之間要用軟管連接。

4、地下室電導管最好不要敷設在底板內，應敷設在頂板內，防止管內進水。

5、每層樓板中不得增設分支線盒。

6、各種開關距門框一般為150~200毫米。

7、PVC管連接時，不得采用小管插入大管的方法連接。

8、為了保證金屬線管可靠接地，金屬線管、線盒不得與非金屬線管、線盒混用。

9、在樓面上不能多根線管捆綁在一起，線管交叉點應盡量設置在負筋下，三根線管不得在同點交叉，導管交叉重疊累計管徑不大于板厚的1/3，平行布置導管間要留不小于2公分間隙。

10、線管離開給排水預留洞管、煙道3公分以上。

11、線管要一管一孔經敲落孔進入箱、盒，管口要平整光滑并加裝鎖口。箱、盒不用的敲落孔不要敲落以保證箱、盒的完整性，箱、盒更不能破損。沒有鎖口的粗大線管伸入箱、盒3~5毫米。

12、梁中配管時，不允許線管放在梁筋外側緊貼模板。線管要設置在梁筋內側。為了便于在梁中尋找線管，因此梁中線管要做好標記。如果是五寸墻時特別要注意五寸墻與梁的偏離位置，一定要把線管設置在墻中。

13、砌五寸墻前不要先配管，要等半磚墻砌好幾天后再開槽配管，但禁止開橫槽。而十寸墻上開的橫槽不得大于300mm。

14、梁寬墻窄之處，要注意墻的偏向保證線管進入墻內。

15、門上方的出口燈等線盒設在門的上方，線盒要居中、高度要一致。

16、要求各水電施工單位與土建單位核對空調插座與空調洞的位置是否一致，如空調插座與空調洞不一致的要以空調洞為準調整空調插座位置。

17、鍍鋅金屬導管采用螺紋連接時不得熔焊跨接接地線，應采用≥4mm2的銅芯軟線用專用接地卡跨接。

18、非鍍鋅鋼導管采用螺紋連接時應焊接跨接接地線，并要認真檢查是否有燒通和熔洞等問題。

19、緊定導管連接時，緊定螺釘要擰到螺帽脫落為止并要檢查接頭配合是否緊密，防止砼漿滲入管內。

20、金屬導管嚴禁對口熔焊連接。

21、線管進入箱、盒，內外應用鎖緊螺母，管口與螺母相平。

22、超長線管應按規定設置拉線盒。

23、剪力墻、柱上如果明裝配電箱、消火栓箱時，特別要注意線盒預埋的高度，不得造成從配電箱、消火栓箱板后進出線。預埋的消火栓箱進出線盒要在消火栓按鈕的側面或上方。

24、嚴禁混凝土樓板中敷設管徑大于板厚1/3的電導管；對于管徑大于40mm的電導管在混凝土樓板中敷設時應有加強措施；嚴禁管徑大于25mm的電導管在找平層中敷設。

25、混凝土樓板內電導管應敷設在上下層鋼筋之間，如果沒有上層鋼筋時，應采用加強措施敷設網片，導管要固定在底筋上，固定綁扎點間距為1米，連接套管的兩端要綁扎。嚴禁在管子與管子，管子與鋼筋間用電焊固定。成排敷設的電導管管間距離不得小于20mm。

26、柔性導管不能用作線路暗敷。

27、導管的管口應平整、光滑。尤其是鋼導管，鋸斷后管口十分毛糙，管內穿線時容易損壞導線絕緣。

28、要控制敷設在梁中導管的數量和管徑，多根較大導管穿過同一梁敷設時，管與管之間要留有間隔。

29、不要從配電箱板后進出線。



(四)、其他控制要點：

1、工作完成后要及時清除工作垃圾。每層澆砼時要有電工值班。

2、必須在墻上開槽時要用切割機或開槽機開槽。

3、不要在梁、柱上開鑿而使鋼筋外露，必須開鑿時要事先征得土建和監理同意并按土建有關規范及時處理。

4、禁止導線不經線管埋入墻、板內。

5、要根據設計選用強、弱電進線管，進線管埋深要符合規定。進線管一定要高出箱底5毫米。

三、給、排水管道預埋部分監理控制要點：

1、在樓板上預留給排水孔洞時，尺寸要準確，特別是坐便器管的尺寸。

2、緊靠煙道的通氣管在水平方向平移80公分后再出樓面。

3、管道出屋面時要預埋防水套管，上人屋面通氣管高度不小于2M。

4、塑料給排水管要按規定見證取樣送檢，檢測合格后才能使用。

5、基礎內給排水管預埋前，溝底素土要夯實，溝底的碎磚石、金屬雜物要清除干凈，給排水管下部不得有空隙，塑料管道墊層和覆土層要采用細砂土。保證不小于設計的排水坡度。

6、埋地的消防金屬管道應按設計及規范要求進行防腐處理。

7、排水立管與埋地排出水管應采用兩只450彎頭連接。

8、基礎內給水管必須試壓并經監理驗收合格后才能隱蔽。基礎內排水管必須做閉水試驗并經監理驗收合格后才能隱蔽。

9、室外雨落水管PVC管材應要有抗老化、防紫外線性能，竣工前雨落水立管要做灌水試驗，灌水高度從底層至雨水斗。

10、水電未盡事宜按相關規范和規程執行。以上說明如有與規范、規程不一致之處按相關規范、規程執行。

四、給、排水管道安裝部分監理控制要點:

1、施工單位要按施工驗收規范、規程，設計圖紙、會審記錄以及建設單位的要求進行施工。對設計有疑問時不可盲目施工，應在咨詢設計人員后進行。

2、如要變更，要有設計部門或建設單位的變更通知。

3、要按設計要求或建設單位指定的品牌選用材料，凡進埸使用的材料要填寫“材料設備進埸使用報驗單”連同進場材料樣品提交監理人員驗收，經監理人員驗收確認合格后方可使用。塑料給排水管要按規定抽樣送有檢測資質的單位復檢，復檢合格后才能使用。同時注意：

①、塑料排水管道與室外塑料雨水管道用材應區別檢查、驗收；

②、防火套管、阻火圈本體應標有規格、型號、耐火等級和品牌，合格證和檢測報告必須齊全有效；

③、地漏和管道S彎、P彎等起水封作用的管道配件，必須滿足相關產品標準要求（水封高度不得小于50㎜）。

4、每道工序完成后要先自檢，自檢合格后再報請監理驗收，經監理人員驗收合格后才能進入下道工序。

5、給排水管埋地前，溝底素土要夯實。塑料給排水管道的溝底碎磚石、金屬雜物要清除干凈，墊層和覆土層應采用細砂土。

6、埋地給排水管坡度要符合設計要求。如設計沒有要求，排水管一般應有2.0%左右的坡度；給水管要有3‰左右的坡度坡向泄水點。

7、埋地給水管必須試壓、埋地排水管必須做閉水試驗，并經監理驗收合格后才能隱蔽。

8、給水管過樓板及過墻時應設置套管。設在衛生間套管上部高出裝飾地坪不少于5公分，其他部位的套管高出裝飾地坪不少于2公分。過樓板的套管下部與樓板平齊，過墻套管兩端與墻平齊。PVC排水管出屋面應設置防水套管，套管高度根據屋面結構確定。管道安裝后與套管之間的間隙要用密實材料封堵。

9、所有管道接口不得埋入樓板及墻中。塑料排水管在樓板中的部分要打毛。

10、管道安裝時不得在梁上開洞，不要隨意在樓板上開孔損壞樓板鋼筋。

11、排水管900拐彎要用兩只450彎頭連接，如安裝空間限止要用900彎頭必須設置清掃口。通氣管不在此限。

12、排水立管與橫管、橫管與橫管連接處必須使用順水三通或順水四通。

13、螺旋排水管不得用于排水橫管上。

14、排水管坡度必須符合設計要求或驗收規范規定，嚴禁平坡或倒坡。

15、層高不大于4米時塑料排水管每層設每層一只伸縮節，層高大于4米時每層設兩只伸縮節。超過規定長度的PVC排水橫管應設置橫管專用伸縮節。伸縮節承插口逆水流方向。支管在樓板下面時，伸縮節設在三通下方；支管在樓板上面時，伸縮節設在三通上方；伸縮節與三通之間的短管長20公分。安裝伸縮節時必須留有伸縮間隙（冬天為15~20mm,夏天為5~10mm,春秋為10~15mm），并做好標記。

16、應按設計要求設置檢查口，檢查口安裝高度1.0米。

17、所有排水管的盛水彎要有不少于5公分的水封高度。

18、層高不大于4米時塑料排水立管每層一只管卡，層高大于4米時每層設兩只管卡。排水橫管采用塑料吊架，吊桿直徑為8mm，吊架間距：φ50管為50公分，φ75管為75公分，φ110管為1.1米。φ160或φ200的塑料排水橫管應采用鋼性支吊架，支吊架間距：φ160管為1.6米,φ200管為2.0米。管卡及支吊架應固定牢固。

19、排水立管離墻面距離不要大于4公分。

20、衛生間排水支管三通中心離樓板距離為28~30公分。

21、排水立管上部的透氣管不得進入煙道，不得縮徑。透氣管高出不上人屋面不小于50公分，高出上人屋面不小于2米，上部應設透氣帽。

穿越屋面的透氣管必須設置鋼制防水套管，透氣管必須設置防撞措施。

22、給水立管要根據不同管材及管徑按規定設置管卡及吊架，管卡和吊架必須固定牢固。

23、塑料給排水管與鋼性支吊架及卡箍之間應有柔性墊片。

24、衛生潔具排水管出樓面時應與樓面垂直，高出地坪10公分，不得歪斜。坐便器的排水管管中心離毛墻面為30~33公分，蹲便器排水管管中心離毛墻面為62~65公分。掛式小便斗安裝高度為60公分或說明書要求安裝高度。

25、上下層衛生潔具的排水管位置要基本一致。

26、安裝衛生器具前應測定標高和位置線。采用的連接件必須是鍍鋅件。兩者接口必須連接嚴密。

27、坐便器角閥到坐便器排水管中心距離為18~20公分。

28、補樓板立管洞時的托板不得支撐在排水橫管上，一定要吊在樓板上。補好的樓板洞口面不要高出樓板地坪也不要先做阻水圈，要盛水試驗全部合格后再做阻水圈。

29、地漏不得高出地坪。地漏蓋板要從地坪中清理出來，蓋板要齊全并清理干凈。

30、樓板洞補完之后一定要做樓板洞的24小時盛水試驗。樓板洞做盛水試驗時一定要保證管子四周有水。

31、高層室內雨水管采用鍍鋅鋼管，過樓板時應設鋼套管。雨水管如在衛生間，套管應高出裝飾地面5公分，在其他位置的雨水管套管應高出裝飾地面2公分。管道與套管間的縫隙應用密實材料填實。

32、室外裸露給水管道及附件要采用聚乙稀管殼保溫，保溫層厚5公分。埋地金屬管道應按設計及規范要求進行防腐處理。

33、沿外墻上敷設的管道，墻面與固定螺桿處要進行防水處理。

34、高層建筑排水立管及雨水管在底部拐彎處要采用支墩或金屬托架固定牢固。

35、高層建筑及上下層屬不同防火分區的塑料排水管過樓板處應設阻火圈。

36、高層樓給水系統在可調式減壓閥前應設過濾器。

37、工程竣工前，給水系統必須試壓、清洗等；排水系統必須完成通水、通球等試驗。試壓泵壓力表量程不超過試驗壓力2~2.5倍值，壓力表的靈敏度不大于1.5級。

38、未盡事宜按有關規范、規程執行。
